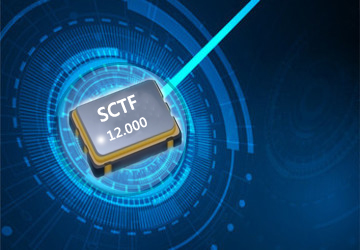

有源晶振輸出串聯電阻有什么功能

減少諧波次數

如標題，有源晶振通常以方波的形式輸出，這即將受諧波的干擾。當出現沒有正確匹配阻抗的情況時，附上電阻將與輸入電容構成RC積分平滑電路，有源晶振的方波將轉換為正弦波。然輸出的信號將是不完整的，且信號還需要經過后級放大、整形作為時鐘信號。所以，為了使性能不受影響，應選擇合適電路的電阻，同時需考慮輸入端的阻抗、輸入等效電容以及有源晶振的輸出阻抗。

減小回波干擾及導致的信號過沖

回波的概念是指當電路未正確匹配阻抗時，會產生信號反射，稱為“回波”。有源晶振的輸出阻抗一般在幾百歐以ac下，而運放的輸出阻抗都在兆歐以上。意思是信號源的輸入端在芯片內部結構上通常是運放的輸入端，由芯片的內部電路與外部的無源晶振構成諧振電路。
