數字音頻-晶振應用選型方案

  在現代數字音頻領域，細致和清晰度已經成為了至關重要的因素。無論是在音樂制作還是音樂播放過程中，都需要一種高性能的低相噪時鐘振蕩器作為頻率基準，以確保音頻數據的準確傳輸和解碼。

  數字音頻是一種以數字信號形式存儲和播放的音頻技術，通過將模擬音頻信號轉換成數字信號，實現了對音頻數據的精確記錄和傳輸。時鐘振蕩器的作用是產生一個參考頻率，這個頻率會作為數據傳輸?shù)幕鶞?。如果這個基準頻率不穩定或者存在噪聲，那么在播放音樂時就會產生失真和噪聲。低相噪時鐘振蕩器能夠提供高質量的時鐘信號，從而保證了數字音頻數據的準確傳輸和正確解碼。

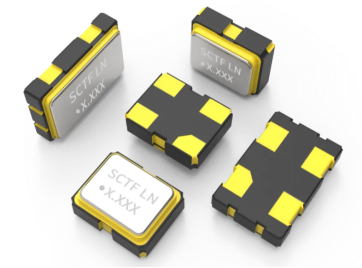

  隨著科技的不斷發展，數字音頻技術也將迎來新的突破和創新。SCTF星通時頻結合最新的時鐘振蕩器工藝技術，研發出系列低相噪時鐘振蕩器新品，封裝尺寸齊全，已具備批量生產的條件。它具有高精度、高穩定及低相噪、低抖動的性能，將進一步推動數字音頻技術的發展，為音樂愛好者帶來更加極致的聽覺體驗。

數字音頻-常用晶振頻率

11.2896MHz / 22.5792MHz / 45.1584MHz

12.288MHz / 24.576MHz / 49.152MHz

一、高精度、高穩定性

高精度、高穩定性是衡量低相噪時鐘振蕩器性能的重要指標。我司參數指標參考如下：

工作溫度：-20℃~+70℃/-40℃~+85℃頻率公差：±10 / ±15 / ±20 ppm max.頻率&溫度特性：±20 / ±25 / ±30 ppm max.

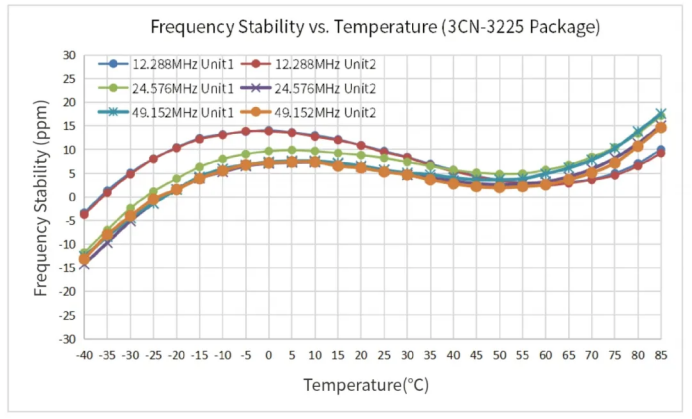

示例：3CN系列頻率溫度特性

二、低相噪、低抖動性

低相位噪聲的時鐘信號意味著更高的穩定性和更低的失真，從而在數字音頻設備中呈現出更加清晰和自然的音質。我司的相噪及抖動指標參考如下：

示例頻率：24.576MHz【3.3V 1KHz offset】 Phase Noise：-152dBc/HzRMS Phase Jitter：82fsec

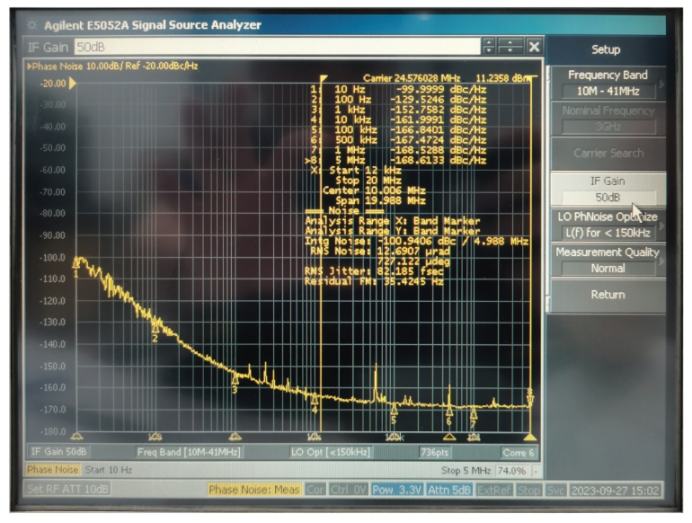

示例：3CN系列相位噪聲

三、選型推薦：
