石英晶振的結構組成詳情

石英晶振，是一種利用石英晶體的壓電效應產生穩定頻率信號的電子元件。石英晶片經過精密切割成特定的形狀和尺寸，在壓電效應下能夠產生百萬分之一量級精度的穩定頻率信號，具有高精度、高穩定、高可靠的特點。

石英晶振如同電子設備的 “心臟起搏器”，為設備提供穩定且精確的時鐘信號，確保各個部件能夠有條不紊地協同工作，被廣泛應用于智能穿戴、網絡通信、工業控制、汽車電子以及航空航天等領域。

石英晶振的工作原理

石英晶振的工作原理基于著名的壓電效應：當對石英晶體施加機械壓力時，其表面會產生電荷；反之，當在石英晶體兩端施加電場時，晶體又會產生機械變形。這種電能與機械能之間的相互轉換是可逆且穩定的。如果給晶片加上適當?shù)慕蛔冸妷海蜁a(chǎn)生振蕩，由于石英晶體本身的物理特性，其振蕩頻率極為穩定，這就為電子設備提供了可靠的頻率基準。

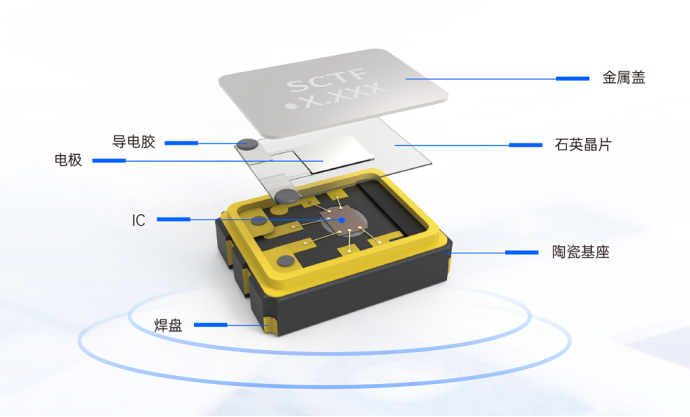

石英晶振結構

石英晶振是由精密切割的石英晶片，搭配陶瓷基座、金屬蓋、導電膠、電極板、IC（僅晶體振蕩器有）組成的。

u石英晶片：是從高純度的石英晶體按一定方位角切下的薄片，按需可切割成圓形或正方形，矩形等。

u導電膠：是一種固化或干燥后具有一定導電性能的膠黏劑，通常以基體樹脂和導電填料即導電粒子為主要組成成分，兼具導電性和抗震性

u電極板：是鍍在石英晶片表面的金屬電極，一般采用金、銀等導電性良好的金屬。

u陶瓷基座：陶瓷基座表面是黑色，基座上覆上一定與陶瓷緊密接合的金屬層，也稱之為陶瓷金屬化。陶瓷基座的絕緣性佳、熱穩定性好，有利于減少對晶振頻率的影響。

u金屬蓋：即外殼，外殼材料通常有金屬、玻璃、膠木、塑料等，外形有圓柱形、管形、長方形、正方形等。

uIC：是將大量的微型元器件，諸如晶體管、電阻、電容等等集合在一起形成的電路，其中包含芯片。注意：IC僅在晶體振蕩器中存在，晶體諧振器沒有IC。

u焊盤：是晶振與電路板焊接的部位，又稱 “腳位”，實現石英晶振與電路板上其他元件（如芯片、電容、電阻等）之間的電氣連接。
